Alumínium hüvely/alumínium hüvely DIN3093 Nagykereskedelem
Otthon / Termékek / Kiegészítők / Alumínium hüvely/alumínium hüvely DIN3093

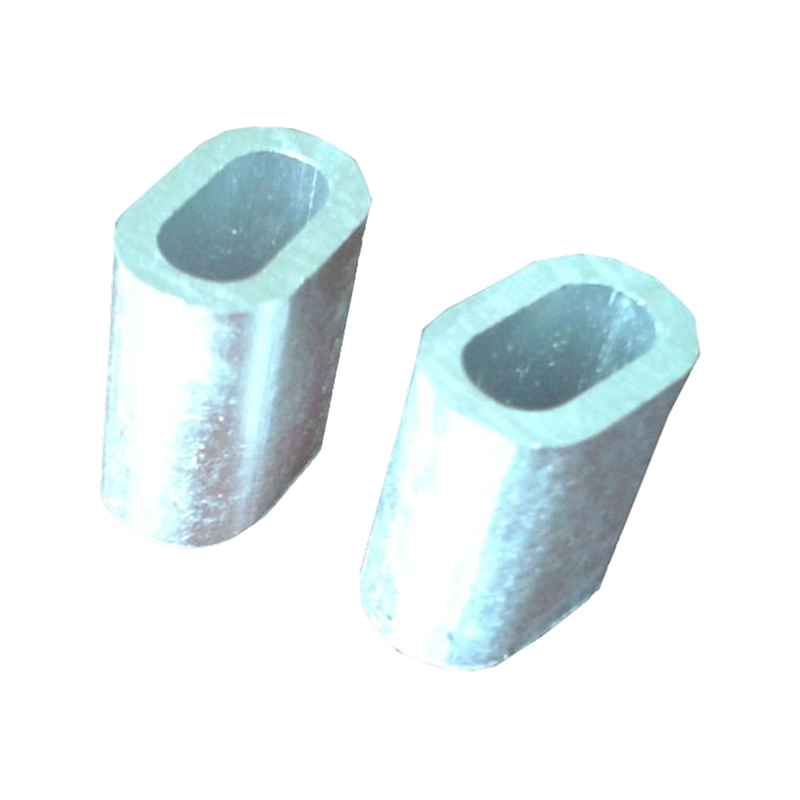

Alumínium hüvely/alumínium hüvely DIN3093

+ Kapcsolat
ELŐZŐ：Flamand Eye Steel FerruleKÖVETKEZŐ：Alumínium homokóra ujjak
  • Paraméter
  • Egyéb leírások
  • Kapcsolat
Műszaki adatok
mód A drótkötél átmérője (mm) Alumínium hüvely mérete (mm) Hossz (mm) Súly  (g)
A B C D
XTO-1 1 3 4.3 1.3 2.6 5 0.11
XTO-1.5 1.5 3.5 5.3 1.8 3.6 6 0.21
XTO-2 2 4.5 6.9 2.4 4.8 7 0.24
XTO-2.5 2.5 5.1 8.1 3 6 9 0.5
XTO-3 3 6.1 9.6 3.5 7 11 0.84
XTO-3.5 3.5 7 11 4 8 13 1.32
XTO-4 4 7.9 12.4 4.5 9 14 1.81
XTO-4.5 4.5 8.9 14 5.1 10.2 16 2.61
XTO-5 5 9.8 15.4 5.6 11.2 18 3.57
XTO-6 6 11.6 18.2 6.6 13.2 21 5.86
XTO-6.5 6.5 12.6 19.8 7.2 14.4 23 7.85
XTO-7 7 13.6 21.4 7.8 15.6 25 9.53
XTO-8 8 15.4 24.2 8.8 17.6 28 13.7
XTO-9 9 17.3 27.2 9.9 19.8 32 19.8
XTO-10 10 19.1 30 10.9 21.8 35 26.4
XTO-11 11 21.1 33.2 12.1 24.2 39 35.8
XTO-12 12 23 36.2 13.2 26.4 42 45.8
XTO-13 13 25 39.2 14.2 28.4 46 59.7
XTO-14 14 26.9 42.2 15.3 30.6 49 73.5
XTO-16 16 30.9 48.4 17.5 35 56 111
XTO-18 18 34.8 54.4 19.6 39.2 63 159
XTO-20 20 38.5 60.2 21.7 43.4 70 217
XTO-22 22 42.7 67 24.3 48.6 77 292
XTO-24 24 46.4 72.8 26.4 52.8 84 376
XTO-26 26 50.3 78.8 28.5 57 91 481
XTO-28 28 54.5 85.4 31 62 98 603
XTO-30 30 58.1 91.2 33 66.2 105 735
XTO-32 32 62 97.2 35.2 70.4 112 897
XTO-34 34 66.2 104 37.8 75.6 119 1082
XTO-36 36 69.8 109.6 39.8 79.6 126 1275
XTO-38 38 73.5 115.4 41.9 83.8 133 1503
XTO-40 40 77.2 121.2 44 88 140 1734
XTO-42 42 81.2 127.4 46.2 92.4 147 2024
XTO-44 44 85 133.4 48.4 96.8 154 2314
XTO-46 46 89 139.6 50.6 101.2 161 2662
XTO-48 48 92.8 145.6 52.8 105.6 168 3010
XTO-50 50 96.6 151.6 55 110 175 3412
XTO-52 52 100.4 157.6 57.2 114.4 182 3813
XTO-54 54 104.4 163.8 59.4 118.8 189 4293
XTO-56 56 108.2 169.8 61.6 123.2 196 4772
XTO-58 114.4 179.6 65.2 130.4 203 5430
XTO-60 210 5617

Termékeink
Kapcsolódó termékek
Társaság
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
Mint Alumíniumhüvely gyártók és Alumíniumhüvely vállalat, Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. 1992-ben alakult, és Kína Jiangsu tartományának Taizhou városában található. A vállalat hidraulikus kötélsajtoló gépek, kötél lágyító és elvékonyító gépek, alumíniumhüvelyek és emelőbilincsek gyártására specializálódott. A Xingtai Hydraulic fejlett gyártóberendezésekkel, erős műszaki képességekkel, hiteles vizsgálóberendezésekkel és átfogó minőségirányítási rendszerrel rendelkezik.

A Xingtai Hydraulic gépek sajtoló alkatrészei nagy szilárdságú ötvözött acélból készülnek. A gép teste egyetlen anyagdarabból készül, biztosítva a szerkezeti integritást és a hosszú élettartamot. Hidraulikus rendszereink kétnyomású szivattyús olajellátó rendszert használnak, amely lehetővé teszi a gyors fel- és lefelé mozgást, miközben biztosítja a sima sajtolási folyamatot. Ez a kialakítás jelentősen javítja a sajtolás minőségét és a gyártási hatékonyságot.

A Xingtai Hydraulic gépeket számos országba exportálták, többek között az Egyesült Királyságba, Ausztráliába, Hollandiába, Lettországba, Malajziába, Thaiföldre, Indiába, Oroszországba, Botswanába, Lengyelországba és másokba.

A „magas minőség, versenyképes ár és tartós elkötelezettség” filozófiája által vezérelve arra törekszünk, hogy kielégítsük ügyfeleink igényeit, és a legjobb szolgáltatást nyújtsuk számukra. Elkötelezettek vagyunk amellett, hogy a meglévő és az új ügyfeleket egyaránt ugyanolyan kiválósággal szolgáljuk ki, miközben együtt dolgozunk egy sikeres jövő felépítésén.
Kitüntető oklevél
  • Tanúsítványok
  • Tanúsítványok
  • Tanúsítványok
  • Tanúsítványok
Hírek
Ipari ismeretek

1. Mi az alumínium hüvely a drótkötél-alkalmazásokban?

An alumínium hüvely (más néven alumínium érvéghüvely) egy kiváló minőségű 6061-T6 alumíniumötvözetből készült hengeres fémszerelvény, amelyet drótkötélvégek, hurkok vagy toldások préselésére és rögzítésére terveztek. A drótkötélrendszerekben állandó, nagy szilárdságú kapcsolatot hoz létre, amely megakadályozza a kötél megcsúszását vagy terhelés alatti meghibásodását. Az ipari minőségű alumínium hüvelyek szakítószilárdsága kb 207 MPa és legfeljebb A drótkötél eredeti szakítószilárdságának 90%-a ha megfelelően préselték.

(1) Az alapvető tervezési és anyagi jellemzők

A drótkötelek alumínium hüvelyei precíziós megmunkálásúak, falvastagságtól kezdve 1,2-8 mm (1–50 mm-es kötélátmérőhöz illő). A 6061-T6 alumíniumötvözet korrózióállóságot (sópermet teszt áthaladási arány ≥95% 1000 óra után) és rugalmasságot kínál, lehetővé téve az egyenletes deformációt a préselés során, hogy megfogja a kötélszálakat anélkül, hogy károsítaná azokat.

Alumínium hüvely falvastagsága drótkötél átmérő szerint 0 mm 2 mm 4 mm 6 mm 8 mm 1-5 mm-es kötél (1,2 mm-es fal) 6-15 mm-es kötél (3 mm-es fal) 16-30 mm-es kötél (5 mm-es fal) 31-50 mm-es kötél (8 mm-es fal)

2. Az alumínium hüvelyek főbb alkalmazásai a drótkötél-rendszerekben

Az alumínium hüvelyek nélkülözhetetlenek a drótkötelek integritására támaszkodó iparágakban, ahol az alkalmazások a terhelési követelményekhez és a környezeti feltételekhez igazodnak:

  • Építés és emelés: Drótkötelek rögzítése darukon (terhelhetőség max 50 tonna ) és emelők, ahol a krimpelt alumínium hüvelyek megfelelnek az OSHA biztonsági szabványainak.
  • Tengeri és tengeri: Korrózióálló hüvelyek kikötési kötelekhez (sós víznek való kitettség), élettartama kb. 8-10 év tengeri környezetben.
  • Repülés és repülés: Könnyű hüvelyek repülőgép-vezérlő kábelekhez (tömeg ≤0,5 kg/m), precíziós krimpelési tűréssel ±0,1 mm.
  • Ipari gyártás: szállítószalag-rendszerek és anyagmozgatás, ahol a hüvelyek akár a ciklikus terhelésnek is ellenállnak 10.000 ciklus fáradási hiba nélkül.
Alumínium hüvely használata iparág szerint 0% 20% 40% 60% 80% Építés Tengerészgyalogos Repülőgép Gyártás 60% 40% 30% 50%

3. Teljesítmény-összehasonlítás: Alumínium hüvelyek vs. alternatív érvéghüvelyek

Szerelvény típusa Megtartó erő Korrózióállóság Súly (100 mm-enként)
Alumínium hüvely (6061-T6) A kötélerő 90%-a Kiváló 120g
Réz hüvely A kötélerő 95%-a Jó 380g
Rozsdamentes acél hüvely A kötélerő 98%-a Felsőbbrendű 450g
A drótkötél érvéghüvelyek teljesítményének és költségének összehasonlítása A préselési nyomás és az alumínium hüvelyek szilárdságmegtartási aránya 60% 70% 80% 90% 5 tonna 10 tonna 15 tonna 20 tonna 25 tonna 65% 75% 85% 90% 90%

4. Gyakran Ismételt Kérdések

Q1: Milyen préselési nyomás szükséges az alumínium hüvelyekhez?

V: 1-15 mm-es drótkötelek esetén a minimális krimpelési nyomás: 15 tonna 85%-os szilárdságmegtartás eléréséhez szükséges; 16-50mm kötelek szükségesek 20 tonna (25 tonna felett nincs további nyereség).

Q2: Az alumínium hüvelyek újrafelhasználhatók?

V: Nem. A préselés után az alumínium hüvelyek maradandó deformáción mennek keresztül – az újrahasználat csökkenti a szilárdság megtartását 40% és biztonsági kockázatot jelent az ASME B30.9 szabvány szerint.

3. kérdés: Hogyan lehet ellenőrizni a préselt alumínium hüvelyeket?

V: Ellenőrizze az egyenletes alakváltozást (nincs repedés), és mérje meg a préselt átmérőt – ennek így kell lennie Az eredeti hüvely átmérő 60-70%-a . Az ultrahangos vizsgálat javasolt kritikus alkalmazásokhoz (pl. repülőgépipar).

Q4: Mennyi az alumínium hüvelyek eltarthatósági ideje?

V: Száraz körülmények között (≤60% páratartalom) tárolva a préseletlen alumínium hüvelyek eltarthatósága kb. 5 év ; A felületi oxidáció ezen időszakon túl 10-15%-kal csökkenti a krimpelés integritását.
