Flamand Eye Steel Ferrule

+ Kapcsolat
ELŐZŐ：Acél drótkötél kivezetésekKÖVETKEZŐ：Alumínium hüvely/alumínium hüvely DIN3093
  • Paraméter
  • Egyéb leírások
  • Kapcsolat
Műszaki adatok

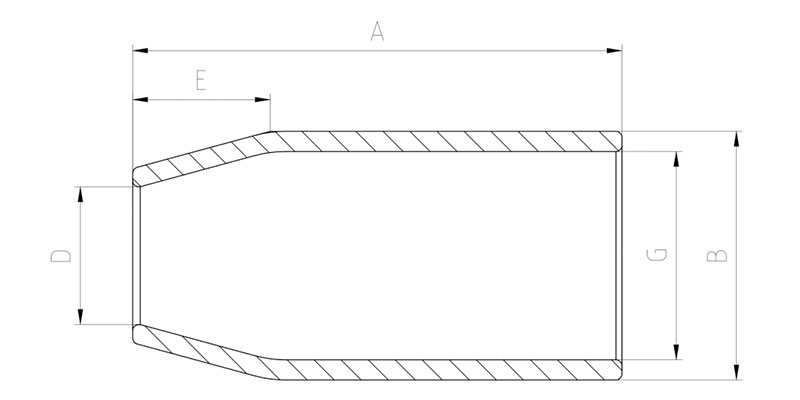

Nem. Méret Súly Méret
hüvelyk mm A B D E G
1 1/4 6-7 0.023 25.4 16.76 7.87 7.11 11.94
2 5/16 8 0.064 38.1 23.11 11.18 11.18 15.75
3 3/8 9-10 0.064 38.1 23.11 11.94 9.91 16.76
4 7/16 11 0.15 50.8 30.99 13.97 16.51 21.59
5 1/2 13 0.132 50.8 30.99 16 14.22 23.11
6 9/16 14 0.29 69.85 37.34 17.53 16 26.16
7 5/8 16 0.254 69.85 37.34 19.05 16 27.69
8 3/4 18-19 0.4 81.03 43.69 23.11 21.34 32.51
9 7/8 22 0.59 90.42 51.56 26.16 25.4 38.86
10 1 25-26 0.89 101.6 57.91 29.46 28.7 43.69
11 1-1/8 28-29 1.18 122.17 63.5 32.51 31.75 49.28
12 1-1/4 31-32 1.61 131.83 70.61 36.58 35.81 54.86
13 1-3/8 34-35 1.92 147.57 76.2 39.62 39.62 60.45
14 1-1/2 37-38 2.263 158.75 82.55 42.93 42.93 66.8
15 1-3/4 44-45 3.65 184.15 97.54 49.28 50.04 79.5
16 2 50-52 5.15 215.9 111.25 57.15 57.15 92.2
17 2-1/4 56-57 8.78 242.82 127.76 63.5 64.26 102.36
18 2-1/2 62-64 10.67 266.7 139.7 69.85 71.37 114.3
19 2-3/4 68-70 12.7 292.1 146.05 76.2 78.49 120.65
20 3 75-76 13.34 304.8 152.4 82.55 85.85 127
21 3-1/4 16.8 330.2 165.1 98 90 137.9
22 3-1/2 87-89 21.05 355.6 177.8 98.55 100.08 148.34
23 3-3/4 93-95 24.95 381 190.5 103.12 107.95 160.27
24 4 100-105 30.84 406.4 206.5 111.25 114.3 172.97
25 4-1/2 112-114 45.36 457.2 231.9 123.95 128.52 194.56
26 5 66 508 267.2 139.7 143 221.7
27 6 123 610 319 165 171 259

Termékeink
Kapcsolódó termékek
Társaság
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
Mint Flemish Eyes acélhüvely gyártók és Flemish Eyes acélhüvely vállalat, Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. 1992-ben alakult, és Kína Jiangsu tartományának Taizhou városában található. A vállalat hidraulikus kötélsajtoló gépek, kötél lágyító és elvékonyító gépek, alumíniumhüvelyek és emelőbilincsek gyártására specializálódott. A Xingtai Hydraulic fejlett gyártóberendezésekkel, erős műszaki képességekkel, hiteles vizsgálóberendezésekkel és átfogó minőségirányítási rendszerrel rendelkezik.

A Xingtai Hydraulic gépek sajtoló alkatrészei nagy szilárdságú ötvözött acélból készülnek. A gép teste egyetlen anyagdarabból készül, biztosítva a szerkezeti integritást és a hosszú élettartamot. Hidraulikus rendszereink kétnyomású szivattyús olajellátó rendszert használnak, amely lehetővé teszi a gyors fel- és lefelé mozgást, miközben biztosítja a sima sajtolási folyamatot. Ez a kialakítás jelentősen javítja a sajtolás minőségét és a gyártási hatékonyságot.

A Xingtai Hydraulic gépeket számos országba exportálták, többek között az Egyesült Királyságba, Ausztráliába, Hollandiába, Lettországba, Malajziába, Thaiföldre, Indiába, Oroszországba, Botswanába, Lengyelországba és másokba.

A „magas minőség, versenyképes ár és tartós elkötelezettség” filozófiája által vezérelve arra törekszünk, hogy kielégítsük ügyfeleink igényeit, és a legjobb szolgáltatást nyújtsuk számukra. Elkötelezettek vagyunk amellett, hogy a meglévő és az új ügyfeleket egyaránt ugyanolyan kiválósággal szolgáljuk ki, miközben együtt dolgozunk egy sikeres jövő felépítésén.
Kitüntető oklevél
  • Tanúsítványok
  • Tanúsítványok
  • Tanúsítványok
  • Tanúsítványok
Hírek
Ipari ismeretek

1. Mi az a flamés szemű drótkötélheveder? – Definíció és alaptervezés

A Flamand szemű drótkötélheveder (más néven a Flamand toldás vagy mechanikus toldás ) egy olyan lezárási módszer, ahol a drótkötélszálakat szétválasztják, szőtt mintázatban visszadugják a kötéltestbe, és préselt fémhüvellyel (végvéghüvellyel) rögzítik. A hagyományos, kézzel összeillesztett szemekkel ellentétben a flamand szem szinte megőrzi A kötél szakítószilárdságának 100%-a miközben tiszta, kompakt profilt kínál.

Ezt a kialakítást széles körben használják felső daru hevederek, vontatószerelvények és nehéz kötélzet kiváló kifáradási élettartamának és egyenletes minőségének köszönhetően. Az ASME B30.9 és az EN 13414-1 szerint a flamand szemű hevedereket részesítik előnyben a nagy ciklusú emelési műveleteknél.

2. 1. előny: Kiváló törési erő és hatékonyság

A flamand szem eléri A kötél katalógus szakítószilárdságának 95-100%-a , jelentősen felülmúlva a hagyományos ékes foglalatokat (80-85%) és az öntött foglalatokat (90-92%). A 16 mm átmérőjű, 1960 MPa drótkötél független tesztjei a következő átlagos visszatartási értékeket mutatják:

Megszakító erő megtartása befejezési módszer szerint (%)

Flamand szem (mechanikus toldás)
98%-os visszatartás
Öntött foglalat (cink/gyanta)
91%-os megtartás
Ék aljzat (standard)
83%-os megtartás
Kézzel ragasztott toldás (8 szálas)
76%-os visszatartás

1. ábra – A flamand szemű hevederek visszatartanak A kötél szakítószilárdságának 98%-a , 15%-kal felülmúlja az ékhüvelyeket és 22%-kal a kézi toldásokat.

Ez a nagyobb hatékonyság azt jelenti, hogy a flamand szemű heveder biztonságosan képes nagyobb terheket is felemelni azonos kötélátmérővel. A 20 mm-es, 250 kN MBL névleges kötélnél a flamand szem teljesít 245 kN vs csak 207 kN ékhüvelyből – a 18%-os hasznos kapacitásnövekedés .

3. 2. előny: Meghosszabbított fáradtsági élettartam ciklikus terhelés mellett

A flamand szem toldás egyenletesen osztja el a ciklikus feszültségeket a kötélszálak között, elkerülve az ék- vagy bilincsvégeken található feszültségkoncentrációs pontokat. A gyvagysított kifáradási tesztek (a törési terhelés 25%-a, 0,5 Hz) kiváló tartósságot mutatnak.

Ciklusok a kudarcig – Szemvégződés összehasonlítása (18 mm-es kötél, 30% MBL ciklikus terhelés)

Ciklusok a kudarcig (ezrek) Felmondás módja 0 50 100 150 200 250 300 275k 98k 62k Flamand szem Ék aljzat Kézi toldás

2. ábra – A flamand szemű hevederek tartósak 2,8x több ciklus mint az ékhüvelyek és 4,4x több mint a hagyományos kézi toldások dinamikus terhelés mellett.

Olyan alkalmazásokhoz, mint pl felső híddaruk vagy konténerszórók (akár 200 000 emelési ciklus/év), ez kevesebb cserét jelent – a becsült állásidőt csökkentve 4200 dollár évente darunként .

4. Előny #3: Alacsonyabb teljes tulajdonlási költség és gyorsabb gyártás

Flamand szem hevederek 60%-kal gyorsabban gyártják mint a kézzel összehúzott toldások és megkövetelik nincs kötési idő (ellentétben a kiöntött aljzatokkal). Az alábbi táblázat a hevederenkénti átlagos költséget mutatja 3 éves időszak alatt, beleértve a karbantartást és a cserét.

3 éves teljes költség hevederenként (USD) – 12 mm átmérő, 6 m hosszúság

Teljes költség (USD) 0 50 100 150 200 250 118 dollár 196 dollár 224 dollár Flamand szem Ék aljzat Kézi toldás

3. ábra – Flamand szemheveder ajánlat 40%-kal alacsonyabb összköltség mint az ékhüvelyek és 47%-kal alacsonyabb mint a kézi toldások 3 évnél hosszabb élettartama és a rövidebb állásidő miatt.

5. 4. előny: fokozott biztonság, ellenőrizhetőség és konzisztencia

Flamand szemhevederek biztosítják a következetes, megismételhető befejezés a kezelői tudástól való eltérés nélkül. A lenyomott érvéghüvely vizuális jelzőt hoz létre: bármilyen érvég mozgása vagy repedés azonnali eltávolítást jelez. Ezzel szemben az ékhüvelyek elrejthetik a belső szál sérüléseit.

A legfontosabb biztonsági mutatók összehasonlítása:

1. táblázat – A flamand szem és más végződések biztonsági és ellenőrzési jellemzői.
Funkció Flamand szem Ék aljzat Kézi illesztés
Könnyű vizuális ellenőrzés Kiváló (véghüvely és szálak láthatók) Gyenge (a belső ék elfedi a kopást) Tisztességes (a szálak összehúzódásai láthatók)
Nem megfelelő összeszerelés veszélye Alacsony (nyomószerszám vezérelt) Magas (kritikus az ékülés) Közepes (készségfüggő)
Korrózióállóság (véghüvely) Horganyzott / SS kapható Öntött acél, kevesebb védelem Nincs érvéghüvely, a szálak láthatóak
Konzisztencia (variációs együttható) ±2% (nagyon ismételhető) ±8% ±12%

Mivel az érvéghüvely kalibrált présgéppel van rögzítve, minden flamand szem heveder találkozik ISO 7531 and ASME B30.9 nyomon követhetőségi követelmények – kritikus fontosságúak az olyan szabályozott iparágakban, mint a repülés és a nukleáris kötélzet.

6. Mikor válassz flamand szemkötőt – Alkalmazási javaslatok

A több mint 200 kötélzeti művelet helyszíni adatai alapján a flamand szemhevederek ideálisak:

  • Felső daruk napi 50-nél nagyobb emelési ciklussal – a fáradtság élettartamának előnye csökkenti az éves cseréket 62% .
  • Vontatási és helyreállítási vezetékek – ahol a 100%-os szilárdság megtartása kötelező ütési terheléseknél.
  • Tengeri és tengeri hevederek – A rozsdamentes érvéghüvelyek megakadályozzák a réskorróziót.
  • Több lábú heveder szerelvények – az azonos szemgeometria biztosítja az egyenlő lábterhelést.

Kerülje el, hogy csak a flamand szemhéjak legyenek rendkívül koptató környezet ahol az érvéghüvely kopása előfordulhat; ilyen esetekben védőszem vagy puha szemvédő javasolt.

7. Gyakran Ismételt Kérdések a Flamand Eye Slingekkel kapcsolatban

1. kérdés: Javítható-e a flamand szemű heveder, ha az érvéghüvely sérült?
A1: Nem. Az ASME B30.9 tiltja a préselt érvéghüvelyek javítását. A teljes lezárást le kell vágni, és új flamand szemet kell gyártani. Soha ne próbálja meg újra kicserélni a használt érvéghüvelyt.

2. kérdés: Miben hasonlít a flamand szem egy tömítőgyűrűhöz vagy végtelenített hevederhez?
A2: Flamand szemhevederek megszűnt végek (nem végtelen). A mindkét végén rögzített szemet igénylő emelési alkalmazásoknál a flamand szem nagyobb szilárdságot biztosít, mint a tömítőgyűrűk, és könnyebben ellenőrizhető.

3. kérdés: Mekkora a minimális kötélátmérő a flamand szemű hevederekhez?
A3: Általában 6 mm-től 38 mm-ig . 6 mm alatt a mechanikus érvéghüvelyek kevésbé hatékonyak; 38 mm felett az öntött aljzatok előnyösek az ultranehéz emelőkhöz.

4. kérdés: Megvizsgálhatók-e a flamand szemhevederek szerszám nélkül?
A4: Igen. Napi szemrevételezéssel ellenőrizni kell, hogy a hüvely közelében nem repedtek-e meg a szálak, nem csúszott-e meg a szál, vagy nem kopott-e a kötél a hüvely közelében. Éves próbaterhelési vizsgálat at A WLL 125%-a az OSHA szerint ajánlott.
