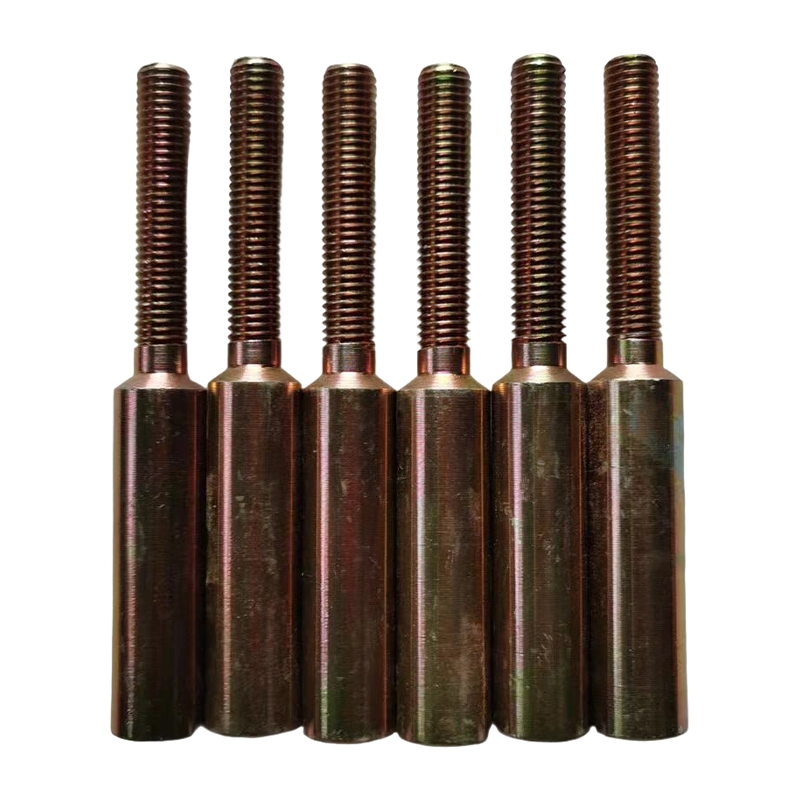

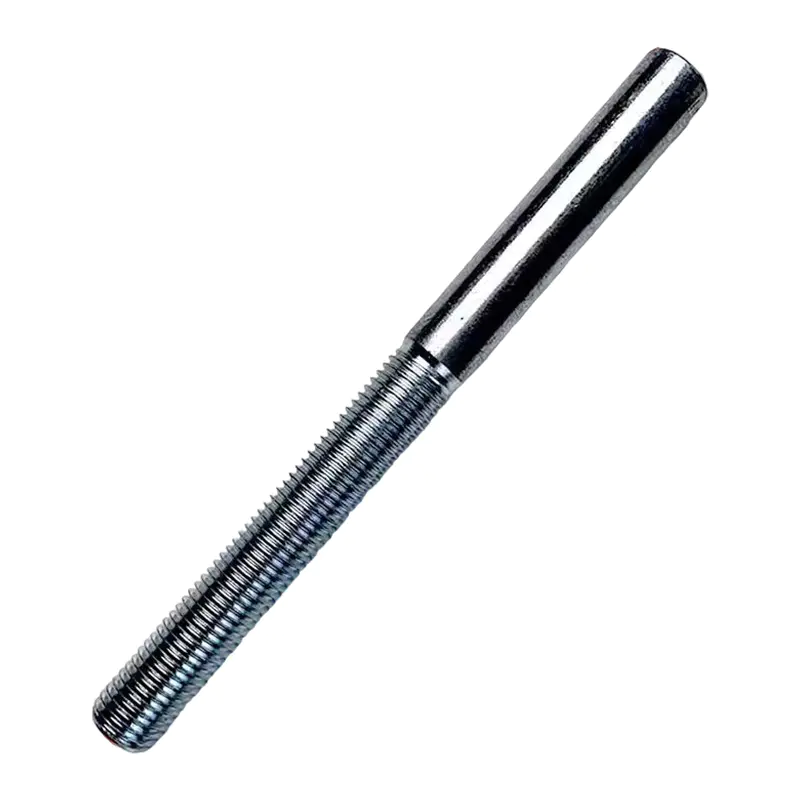

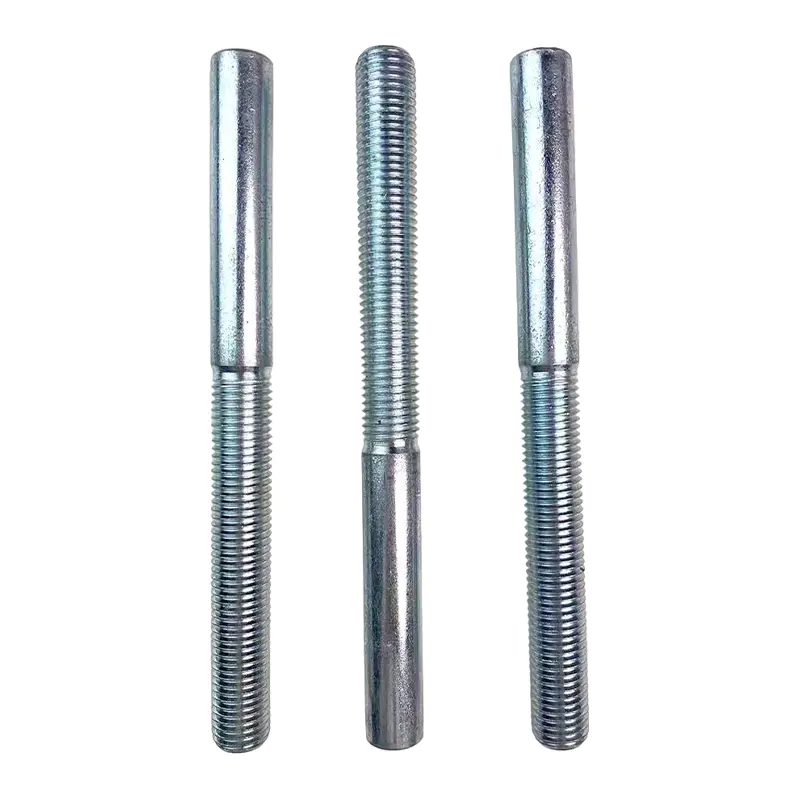

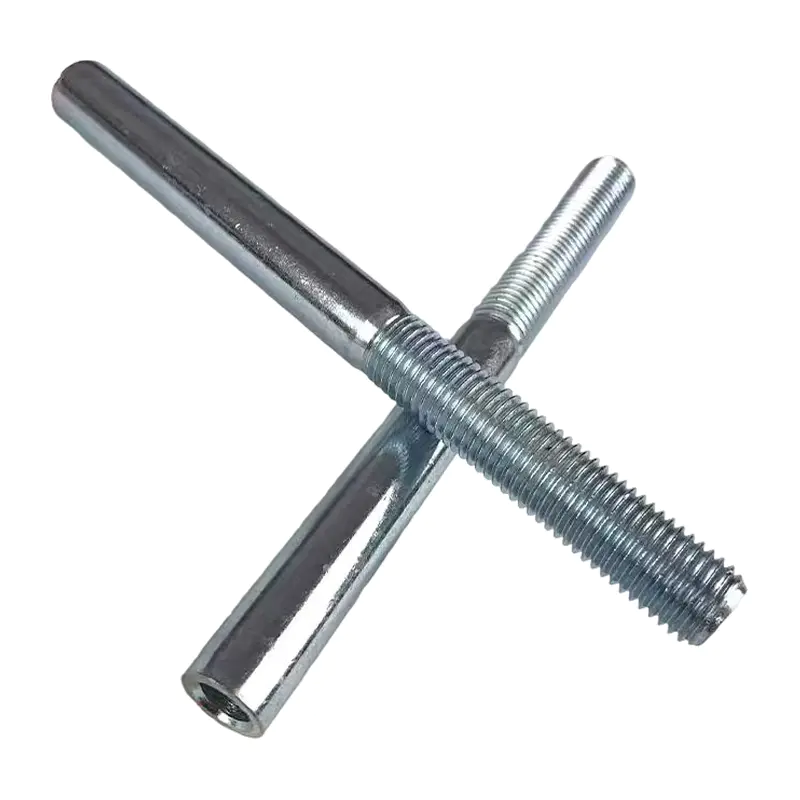

Az acél drótkötél-csavarozó termináljaink nagy szilárdságú csatlakozók, amelyeket acél drótkötelek rögzítésére terveztek, megbízható teherbírást és lazulásgátló teljesítményt biztosítva az ipari, tengeri és építőipari alkalmazásokhoz.
Legfontosabb előnye, hogy a méret testre szabható – a kapocs méreteit (beleértve a belső átmérőt, hosszt és a hornyolt területet) az adott drótkötél szelvényéhez és használati forgatókönyvéhez igazítjuk, így kiküszöböljük a szabványos csatlakozók és a nem szabványos kötelek közötti eltéréseket.
Korrózióálló ötvözött acélból készültek, és precíziós lengéscsillapításon esnek át a szakítószilárdság és a tartósság növelése érdekében, így beltéri és kültéri, zord körülmények között egyaránt alkalmazhatók. Könnyen telepíthetők professzionális lengőszerszámokkal, hosszú távú stabilitást biztosítanak az emelési, kötélzeti vagy felfüggesztési feladatokhoz.
Mint Acélcsatlakozó gyártók és Acélcsatlakozó vállalat, Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. 1992-ben alakult, és Kína Jiangsu tartományának Taizhou városában található. A vállalat hidraulikus kötélsajtoló gépek, kötél lágyító és elvékonyító gépek, alumíniumhüvelyek és emelőbilincsek gyártására specializálódott. A Xingtai Hydraulic fejlett gyártóberendezésekkel, erős műszaki képességekkel, hiteles vizsgálóberendezésekkel és átfogó minőségirányítási rendszerrel rendelkezik.
A Xingtai Hydraulic gépek sajtoló alkatrészei nagy szilárdságú ötvözött acélból készülnek. A gép teste egyetlen anyagdarabból készül, biztosítva a szerkezeti integritást és a hosszú élettartamot. Hidraulikus rendszereink kétnyomású szivattyús olajellátó rendszert használnak, amely lehetővé teszi a gyors fel- és lefelé mozgást, miközben biztosítja a sima sajtolási folyamatot. Ez a kialakítás jelentősen javítja a sajtolás minőségét és a gyártási hatékonyságot.
A Xingtai Hydraulic gépeket számos országba exportálták, többek között az Egyesült Királyságba, Ausztráliába, Hollandiába, Lettországba, Malajziába, Thaiföldre, Indiába, Oroszországba, Botswanába, Lengyelországba és másokba.
A „magas minőség, versenyképes ár és tartós elkötelezettség” filozófiája által vezérelve arra törekszünk, hogy kielégítsük ügyfeleink igényeit, és a legjobb szolgáltatást nyújtsuk számukra. Elkötelezettek vagyunk amellett, hogy a meglévő és az új ügyfeleket egyaránt ugyanolyan kiválósággal szolgáljuk ki, miközben együtt dolgozunk egy sikeres jövő felépítésén.
A szemheveder tökéletesnek tűnhet, és még mindig felelősséget jelent. Egy 16 mm-es érvéghüvellyel rögzített drótkötélszemes heveder, amelyet egy megfelelő szerszámmal teljes tonnatartalomnál préselnek, és keménységi tanúsítvánnyal rendelkező alumínium érvéghüvelyt használnak, egyszerűen nem ug...
Tizenkét milliméter drótkötél, 4,5 méteres kész heveder, 10 mm-es hiba a vágásnál. Ez az a sorrend, amivel sok hevederműhely találkozik hétfő reggel: a szem nem ott landol, ahol a rajz szerint kellene, le kell vágni a hüvelyt, és egy kötéldarab, amelynek előkészítése három percet vett igénybe,...
Képzeljen el egy műhelyt, amely nemrég nyert szerződést 120 egyforma drótkötélheveder gyártására, amelyek mindegyike 3,75 méter hosszú, az egyik végén meghajolt alumínium hüvelyrel. A kezelő felállít egy vágókorongot, és kézzel megméri az első kötelet. A második darab néhány milliméterrel hoss...
Mi az acél terminál a drótkötél-alkalmazásokban? Egy teljes útmutató
A acél terminál egy drótkötél végére tartósan rögzített vasalat, amely lehetővé teszi a rögzítést a horgonyokhoz, feszítőcsavarokhoz, bilincsekhez vagy szerkezeti elemekhez. A drótkötélgyártásban a kapcsok jelentik a kritikus interfészt a kötél és a teherhordó szerkezet között – és gyakran ezek jelentik a rendszer leggyengébb pontját, ha rosszul vannak kiválasztva vagy beszerelve. Az iparági adatok ezt mutatják a drótkötél-összeszerelési hibák több mint 30%-a a terminálon származnak, nem a kötéltest mentén. A termináltípusok, a hatékonysági besorolások és a helyes telepítés ismerete ezért elengedhetetlen minden kötélzeti, építészeti vagy tengeri drótkötél-alkalmazáshoz.
1. A drótkötél-alkalmazásokban használt acélkapcsok típusai
Az acél terminálok több különálló kategóriába sorolhatók, amelyek mindegyike különböző terhelési követelményeknek, beépítési módoknak és végfelhasználási környezeteknek felel meg. A megfelelő típus kiválasztása közvetlenül meghatározza a csatlakozás mechanikai hatékonyságát.
(1) Swageless (Swageless) terminálok
A kicsavart kapcsokat hidraulikus prés segítségével hidegen alakítják a kötélvégre, így állandó, nagy hatásfokú csatlakozás jön létre. Helyesen alkalmazva elérik A drótkötél minimális szakítóterhelésének (MBL) 95-100%-a , így a preferált választás a szerkezeti, építészeti és emelési alkalmazásokhoz. A gyakori testformák közé tartozik a villa, a szem, a csap és a menetes rúdvég.
(2) Spelter (gyantával vagy cinkkel öntött) foglalatok
A Spelter aljzatok olyan kapcsok, amelyekben a nyitott vezetékvégek olvadt cinkkel vagy epoxigyantával vannak rögzítve egy kúpos aljzattestben. Ez a módszer biztosítja a lehető legnagyobb hatékonyságot - akár 100% MBL — és alapfelszereltség a daru-emelőkötelek, bányaemelők és hídkábel-alkalmazások esetében, ahol a terepen leválaszthatóság és újracsatlakozás szükséges.
(3) Drótkötél kapcsok (U-csavar típus)
Az U-csavaros bilincsek a leghelyesebben elérhető terminálmódszerek, de egyben a leginkább hajlamosak a helytelen használatra. Az ASME B30.26 szerint helyesen alkalmazva kb Az MBL 80%-a . Egy gyakori hiba – a „nyereg a zsákutcában” hiba – akár a hatékonyságot is csökkentheti 60% . A szükséges kapcsok száma a kötélátmérővel növekszik: egy 20 mm-es kötélhez minimum szükséges 4 klip a megfelelő intervallumban elhelyezve.
(4) Ékhüvelyek
Az ékes csatlakozóaljzatok gyors helyszíni telepítést és cserét tesznek lehetővé speciális szerszámok nélkül. Széles körben használják építőipari darukon és vontatóköteleken. Tipikus hatékonyságuk az Az MBL 75-90%-a kialakítástól függően, és a zsákutca rögzítését igénylik, hogy megakadályozzák a terhelés megfordítása során bekövetkező véletlen kioldást.
Drótkötél-kivezetés hatékonysága (a minimális szakítóterhelés %-a)
1. ábra – A kapocs hatásfoka az MBL drótkötél százalékában. A nagyobb hatékonyság azt jelenti, hogy a terminál kisebb valószínűséggel korlátozza az összeállítás névleges kapacitását.
2. Acél csatlakozók anyagai és korrózióállóság
A kapocstest anyagát a működési környezethez kell igazítani. A professzionális drótkötél-összeállításokban a három leggyakoribb lehetőség a következő:
Szénacél (horganyzott vagy tűzihorganyzott) — szabvány az építőiparhoz, a bányászathoz és az általános emeléshez. Költséghatékony és a legszélesebb méretválasztékban kapható. A horganyzott bevonat megfelelő védelmet nyújt mérsékelt környezetben.
Rozsdamentes acél (316-os fokozat) — kötelező tengeri, élelmiszer-feldolgozási, építészeti és tengerparti környezetben. Szállít kiváló ütésállóság és élettartama legfeljebb 3× hosszabb mint a horganyzott szénacél sópermetes körülmények között.
Nagy szakítószilárdságú ötvözött acél – nehézemelési és bányászati alkalmazásokban használják, ahol a tömörség és a maximális szilárdság/tömeg arány a prioritás. Jellemzően Grade 80 és Grade 100 megnevezéssel kapható.
2. ábra – Radar-összehasonlítás az acél terminálok anyagairól öt teljesítménydimenzióban.
3. Terminál kiválasztása alkalmazás szerint — Referencia táblázat
A különböző iparágak eltérő követelményeket támasztanak az acélkapcsokkal szemben. Az alábbi táblázat a tipikus terminálválasztásokat foglalja össze alkalmazásonként, hogy segítse a specifikálókat és a kötélzetmérnököket.
1. táblázat: Javasolt acél csatlakozótípusok drótkötél-alkalmazás szerint
Alkalmazás
Ajánlott terminál
Hatékonyság
Anyag
Építészeti kábelkorlát
Csavart menetes csap
95–100%
316 Rozsdamentes
Tengeri kötélzet (állva)
Elforgatott kapcsoló / villa
95–100%
316 Rozsdamentes
Felső daru emelő
Spelter foglalat (cink)
100%
Ötvözet / szénacél
Építési helyszín emelése
Ék aljzat
75-90%
Horganyzott szénacél
Bányaemelő kötél
Spelter foglalat (gyanta)
100%
Ötvözött acél
Ideiglenes srác drót
U-csavaros drótkötél kapcsok
80%
Horganyzott szénacél
4. Terhelhetőségi trendek – Hogyan befolyásolja a terminálválasztás az összeállítás szilárdságát
Az alábbi táblázat szemlélteti, hogyan változik egy komplett drótkötél-szerelvény effektív szakítóterhelése a kapocstípustól függően a 16 mm átmérőjű, 6×19 IWRC kötél körülbelüli MBL-lel 15,0 tonna . A terminál lesz a korlátozó komponens, ha hatékonysága 100% alá esik.
Hatékony szerelvénytörési terhelés kapocstípusonként – 16 mm-es drótkötél, MBL 15,0 t
3. ábra – MBL hatékony összeszerelés kapocstípusonként 16 mm-es drótkötélhez (névleges MBL 15,0 t). A kapocs helytelen beszerelése 40%-kal csökkenti a kapacitást a spelter aljzathoz képest.
5. Gyakran Ismételt Kérdések
1. kérdés: Mi a különbség a swaged terminál és a spelter aljzat között, és melyik az erősebb?
Mindkettő közel azonos hatékonysági szintet ér el, ha helyesen alkalmazzák – a spellter-aljzatok elérik 100% MBL , míg a swaged terminálok elérik 95-100% MBL . A legfontosabb különbség a telepítés és az újrafelhasználás: a kicsavart kapcsok állandóak, kompaktak és ideálisak a gyári összeállításokhoz, míg a spellter-aljzatok terepen önthetők és újraönthetők, így előnyben részesíthetők bányaemelő kötelekhez és darukhoz, ahol időszakos újrabontásra van szükség. A legtöbb emelési és kötélzeti célra bármelyik típus elfogadható, ha a szerelvényt megfelelően megtervezték és próbát végeztek.
2. kérdés: Hogyan állapíthatom meg, hogy egy adott kötélátmérőhöz hány U-csavaros drótkötél-bilincsre van szükség?
Az U-csavarok szükséges száma a kötél átmérőjével növekszik, és az ASME B30.26 és a gyártó nyomatéktáblázata határozza meg. Általános útmutatóként: kötelek fel 10 mm-hez 3 kapocs szükséges , 12-16 mm szükséges 4 klip , 18-22 mm szükséges 5 klip , és 25 mm feletti kötelek szükségesek 6 vagy több klip . A kapcsokat mindig úgy kell felszerelni, hogy a nyereg a feszültség alatt álló (teherhordó) végen, az U-csavar pedig a zsákvégen legyen – ennek megfordítása akár a hatékonyságot is csökkenti. 25% .
3. kérdés: Mikor kell rozsdamentes acél csatlakozókat használni horganyzott acél terminálok helyett?
A rozsdamentes acél (316-os fokozatú) terminálokat mindig meg kell adni, ha a szerelvény sós víznek, kloriddal teli légkörnek vagy magas páratartalmú tengerparti környezetnek van kitéve – jellemzően tengeri kötélzetre, tengeri platformokra, uszodaburkolatokra és tengerparti építészeti létesítményekre. A sóspray-vizsgálat során 316 rozsdamentes kapocs nem mutat jelentős korróziót azután 1000 óra , szemben a horganyzott acéllal, amely vörösrozsda áttörést mutathat a belsejében 500 óra agresszív környezetben. A rozsdamentes érintkezők kiküszöbölik a galvanikus korrózió kockázatát is, amely akkor keletkezik, ha a szénacél szerelvényeket rozsdamentes drótkötéllel használják – ez a kombináció felgyorsítja a kevésbé nemes fémek korrózióját az érintkezési felületen.
