Mi az a drótkötélhengergép és hogyan működik

A drótkötélhengerlő gép , más néven drótkötéltekercselő gép vagy drótkötéltekercselő gép, egy ipari berendezés, amely drótkötél, acélkábel vagy hasonló rugalmas fémtermékek tekercselésére, vezetésére és tekercselésére vagy dobra történő egyenletes, feszültségszabályozott módon történő tekercselésére vagy dobra való csomagolására készült. A gép forgatja a felszedő orsót, miközben egy keresztirányú vezetőrendszer előre-hátra mozgatja a drótkötelet a dob szélessége mentén, így minden kötéltekercs szépen az utolsó mellett helyezkedik el, ahelyett, hogy felhalmozódna vagy keresztbe tenné magát. Ez az alapvető válasz lefedi a berendezés alapvető funkcióit, az alábbi szakaszok pedig részletesebben ismertetik a működési elvet, a szerkezetet, a kapacitástartományt, az automatizálási lehetőségeket és a tipikus alkalmazásokat.

Gyakorlati szempontból a drótkötél gép Ezt a típust a gyártósor végén helyezik el, közvetlenül a pászmazárás, horganyzás vagy kenőállomás után, ahol a kész kötelet csavarodás vagy felületi sérülés nélkül kell összegyűjteni. Mivel a drótkötél spirálisan lefektetett termék, amely több huzalból és szálból áll, az egyenetlen tekercselés belső feszültséget okozhat, lelapulhatja a külső vezetékeket, vagy lerövidítheti a fáradási élettartamot. Egy megfelelően megtervezett acélkötél gép csökkenti ezeket a kockázatokat azáltal, hogy egyenletesen tartja a feszültséget, és minden burkolatot szabályozott osztásközzel helyez el a dobon.

A drótkötéltekercselő és -tekercselő gép működési elve

A drótkötélhengergép működési elve négy összehangolt műveletre bontható. Először a hajtómotor olyan sebességgel forgatja a felszedő orsót, amely megegyezik a bejövő drótkötél vonalsebességgel. Másodszor, egy keresztirányú vagy vízszintes szélmechanizmus, amelyet általában az orsó felett vagy mellett egy vezetősínre szerelnek fel, a vezetőgörgőt a tekercs forgásával szinkronban balra és jobbra mozgatja, így a kötél egyenletesen fekszik a dobon, ahelyett, hogy egy helyre koncentrálna. Harmadszor, egy feszültségszabályozó eszköz, amely lehet egy mechanikus kézikerékfék, egy pneumatikus tengelykapcsoló vagy egy szervovezérlésű tánckar, egyenletes húzóerő alatt tartja a kötelet tekercselés közben, megakadályozva a laza tekercseket, amelyek szállítás közben meglazulhatnak. Negyedszer, egy vezérlőrendszer, amely az egyszerű kézi kapcsolópaneltől a programozható logikai vezérlőig terjed, koordinálja a motor fordulatszámát, mozgási pozícióját és feszültség-visszacsatolását, így az egész ciklus a kezelő beavatkozása nélkül fut le minden tekercseléskor.

Sokakon ipari drótkötélhengerlő gép modelleknél maga az orsó billenthető vagy forgatható keretre van felszerelve, ami lehetővé teszi a teljes orsó megdöntését a könnyebb pántolás és eltávolítás érdekében, majd a következő ciklushoz vízszintes tekercselési helyzetbe való visszahelyezését. Az átmenő egység előtt elhelyezett vezetőgörgők segítenek kiegyenesíteni a bejövő kötelet és eltávolítani a kisebb töréseket, ami tovább védi a drótkötélgépet és a terméket a szükségtelen kopástól.

A fenti izometrikus elrendezés azt a hat funkcionális zónát szemlélteti, amely a legtöbb ilyen típusú tekercselő és tekercselő berendezésen található. Az 1-gyel jelölt keresztirányú vezetősín a kettes címkével ellátott vezetőgörgő-szerelvényt hordozza az orsó szélességében, így a bejövő kötél egy szabályozott emelkedési helyzetben van. A három címkével ellátott meghajtómotor az alapra van felszerelve, és egy sebességváltón keresztül csatlakozik az orsó tengelyéhez, hogy egyenletes forgási nyomatékot biztosítson. A négyes címkével ellátott tekercselő orsó vagy dob tartja a kész drótkötelet, és jellemzően egy nehéz hegesztett keretre van támasztva, hogy kezelni tudja a kötél és az orsó együttes súlyát. Az ötös címkével ellátott feszességet vezérlő kerék segítségével a kezelő vagy a szervorendszer beállíthatja a fékerőt, hogy a kötél feszes maradjon anélkül, hogy túlzottan meg lenne terhelve. A hat címkével ellátott alapkeret szerkezeti acélból készül, és a teljes szerelvényt a padlóhoz rögzíti, hogy csökkentse a vibrációt a nagy sebességű tekercselés során.

Gépszerkezet és termékreferencia

Az alábbi képen egy képviselő látható drótkötéltekercselő gép , XT-1600 modell, amely a fenti ábrán leírt szerkezeti elrendezést tükrözi. A bal oldali tekercsszerelvény egy nehéz tengelyen forog, amelyet párnablokk csapágyak támasztanak alá, míg az orsó felett elhelyezett keresztsín egyenletesen vezeti a drótkötelet a dob felületén a tekercselés során. A hajtómotor alacsonyan van felszerelve a vázra, hogy a súlypont a talaj közelében maradjon, ami segít a gépnek stabilan megőrizni az acél drótkötél nehéz tekercseinek kezelését. A jobb oldalon egy súrlódó tárcsához csatlakoztatott kézikerék teszi lehetővé a hátsó feszültség finom beállítását, ami különösen hasznos különböző átmérőjű vagy merevségű kötelek tekercselésekor. Az alapkeret egyetlen gyártott acélszerkezet, nem pedig különálló alkatrészek csavarozott összeállítása, amely támogatja a hosszú távú szerkezeti integritást ismételt terhelési ciklusok mellett.

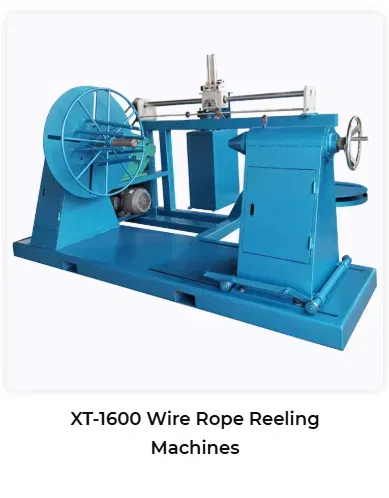

XT-1600 drótkötéltekercselő gép, a képen orsószerelvény, keresztsín, hajtómotor és feszességet vezérlő kerék

Ez a konfiguráció nagyjából reprezentálja a használt berendezéseket automata huzalcsévélő gép és automata huzaltekercselő gép drótkötél-, kábel- és kötélgyártó üzemekben. Mivel az orsó nyitott kereten helyezkedik el, nem pedig zárt házban, a karbantartó személyzet közvetlenül hozzáférhet a csapágyakhoz, a hajtólánchoz vagy a szíjhoz, valamint a tolószerkezethez, ami leegyszerűsíti a rutin ellenőrzést. Az elrendezés azt is lehetővé teszi, hogy a targonca vagy a függődaru közvetlenül megközelítse az orsót a kész tekercsek be- és kirakodásához, ami fontos olyan létesítményekben, amelyek minden műszakban nagy mennyiségű kötelet mozgatnak át a tekercselő állomáson.

Drótkötél alakítási és tekercselési folyamat

A tekercselési folyamat egy tipikus drótkötél készítő gép sor egy megismételhető sorozatot követ a nyers kötélfelvételtől a kész, csomagolt tekercsig. Az egyes lépések megértése segít megmagyarázni, hogy miért fontos a következetes feszültség és az irányított igazítás annyira a végtermék minősége szempontjából.

1. A drótkötél a záró vagy sodródó vonalról érkezik és egyengető görgőkön halad át, amelyek eltávolítják a kisebb görbületeket.
2. A kötél a feszességszabályozó egységbe kerül, ahol a fékezőerőt a kötél átmérőjének és felépítésének megfelelően állítják be.
3. Az átmeneti vezető elhelyezi a kötelet az üres orsó kezdőpontjában, és megkezdi az első tekercset.
4. Az orsómotor és a tolómotor együtt működik, így mindegyik tekercs az előző mellé kerül, hézagok és átfedések nélkül.
5. Amikor egy réteg elkészül, a mozgás iránya automatikusan megfordul, és a tekercselés a következő rétegen folytatódik.
6. A megcélzott hossz vagy orsókapacitás elérése után a gép leáll, a kötélvéget rögzítik, és a kész tekercset előkészítik a pántoláshoz és szállításhoz.

A félautomata gépeken a kezelő felügyeli ezt a ciklust, és manuálisan indítja el a stop és a kötélvágás lépéseit. Haladóbbnál hidraulikus drótkötélformázó gép és PLC controlled lines, sensors track rope length and layer count automatically, reducing the amount of manual attention needed during long production runs.

Gyártási kapacitás és anyagkompatibilitás

Az ebbe a kategóriába tartozó tekercselő és tekercselő berendezéseket általában a kezelt drótkötél átmérője és súlya körül tervezték. Modelltől és konfigurációtól függően a gépeket általában könnyű, közepes és nagy teherbírású osztályokba sorolják, amelyek különböző orsóméreteknek, motorteljesítménynek és vázszilárdságnak felelnek meg. Az alábbi táblázat egy tipikus besorolást mutat be, amelyet az egész világon használnak ipari drótkötél gyártósor szegmensben a közös berendezésspecifikációk alapján, semmint egyetlen hitelesített vizsgálati eredmény alapján.

Ez az oszlopdiagram a berendezéseket három általános osztályba csoportosítja a drótkötél maximális átmérője alapján, amelyeket általában úgy terveztek, hogy illeszkedjenek. A kis teljesítményű gépeket általában körülbelül húsz milliméter átmérőig írják elő, és gyakran használják kisebb kábel- és kötéltermékekhez az általános gyártásban. A közepes teherbírású gépek ezt a tartományt nagyjából harmincöt milliméterre terjesztik ki, és gyakran szabványos konstrukcióhoz és kötélzethez választják őket. A nagy teherbírású gépek megerősített vázzal és nagyobb nyomatékú hajtásokkal készülnek az ötven millimétert megközelítő átmérők kezelésére, ami megfelel a nagyméretű emelés, bányászat és tengeri kötél követelményeinek. Az egyes gépekre vonatkozó pontos adat a motor teljesítményétől, a tekercs méretétől és a váz kialakításától függ, ezért ez a táblázat általános referenciaként értelmezendő, nem pedig minden modellre vonatkozó rögzített specifikációnak. Az anyagok kompatibilitása ezekben az osztályokban jellemzően szénacélhuzalt, horganyzott acélhuzalt, különféle ötvözött acélhuzalt és rozsdamentes acél drótkötélt foglal magában, mivel maga a tekercselő mechanizmus elsősorban a kötél átmérőjével és merevségével működik, nem pedig az adott acélminőséggel.

Automatizálási szint és vezérlőrendszer

Modern automata huzaltekercselő gép A rendszereket általában félautomata és teljesen automatikus konfigurációkban kínálják. A félautomata beállításnál a kezelő beállítja a feszültséget és elindítja a ciklust, miközben a mozgás és a sebesség szinkronizálása automatikusan lefut. Teljesen automatikus beállításnál egy programozható logikai vezérlő kezeli a kötélhossz-számlálást, a rétegváltásokat, a feszültség-visszacsatolást és a leállási feltételeket, ami csökkenti a folyamatos gyártás során szükséges kezelői figyelmet. Az alábbi radardiagram az ebbe a kategóriába tartozó, jól megtervezett berendezésekhez kapcsolódó általános teljesítményjellemzőket foglalja össze, egyszerű relatív skálán szemléltetés céljából, nem pedig formális összehasonlító teszt eredményeként.

A radardiagram hat általános jellemzőt ábrázol, amelyeket a vevők általában értékelnek a tekercselési és tekercselő berendezések felülvizsgálata során, ideértve az automatizálási szintet, a vezérlés pontosságát, a szerkezeti tartósságot, a kapacitás rugalmasságát, a karbantartás egyszerűségét és az egyenletes tekercselés minőségét. Az automatizálási szint azt tükrözi, hogy a tekercselési ciklus mekkora része fut le kézi bevitel nélkül, miután a folyamat elindul. A vezérlés pontossága arra vonatkozik, hogy a feszítő- és tolórendszerek milyen pontosan reagálnak a kötélátmérő vagy sebesség változásaira. A szerkezeti tartósság tükrözi a váz- és alkatrész-kialakítást, amely az idő múlásával ismétlődő nagy terhelésnek is ellenáll. A kapacitás rugalmassága azt jelzi, hogy egy gép mennyire képes kezelni egy sor kötélátmérőt és orsóméretet egyetlen rögzített termék helyett. A karbantartás egyszerűsége és az egyenletes tekercselés minősége egyaránt összefügg azzal, hogy a berendezés milyen könnyen ellenőrizhető, beállítható és jó állapotban tartható rendszeres használat során. Ezt a hat dimenziót együtt mutatjuk be, hogy az olvasók általános keretet adhassanak a berendezések értékeléséhez, ahelyett, hogy egyetlen géphez pontos numerikus pontszámot rendelnének.

Alkalmazási iparágak drótkötéltekercselő berendezésekhez

A drótkötélhengerlő és -tekercselő gépeket mindenhol használják, ahol kész kötelet, kábelt vagy hasonló rugalmas acélterméket kell feltekerni egy orsóra tárolás, szállítás vagy közvetlen felhasználás céljából. A gyakori alkalmazási iparágak közé tartozik az építőipar, ahol a kötelet darukban, emelőkben és állványrendszerekben használják, a bányászat, ahol a kötél nagy terheket kezel az aknákban és a szállítórendszerekben, a tengeri és a hajózás, ahol a kikötési és kötélzeti kötelet csavarás nélkül kell feltekerni, valamint az általános emelési és kötélzeti műveleteket a gyártó üzemekben. A Persistence Market Research által közzétett piackutatási jelentés szerint az építőipar az acél drótkötelek vezető alkalmazási szegmensét képviseli, amely 2025-ben a piaci bevétel több mint harminckilenc százalékát adja, a fennmaradó rész pedig a bányászat, tengeri, olaj- és gázipari, valamint egyéb ipari és darukkal kapcsolatos felhasználások között oszlik meg.

A fenti fánkdiagram vizuális formában foglalja össze ezt az alkalmazáselosztást. Az építőipari szegmens alkotja a legnagyobb részesedést, amelyet a daruk, felvonók és anyagmozgató berendezések iránti folyamatos kereslet vezérel az építési és infrastrukturális területeken. Az összesített fennmaradó részesedés a megfelelően tekercselt drótkötélre támaszkodó egyéb ágazatok széles körét tükrözi, beleértve a bányászati ​​fuvarozási és aknarendszereket, a tengeri kikötési és vontatási műveleteket, az olaj- és gázfúrást és -emelést, valamint az általános ipari daruk használatát. Mivel ezeknek a végfelhasználói ágazatoknak eltérő a munkaciklusa és a környezeti feltételek, sok üzem több típusú tekercselő- és tekercselőgépet is üzemeltet, hogy megfeleljen a kötélátmérő, a bevonat és a csomagolás követelményeinek az egyes piacokon, amelyeket kiszolgálnak. Ez az eloszlás is megmagyarázza, miért nehéz teherbírású kötélhengerlő berendezések szállítója a műveletek gyakran több tekercsméretet tartanak fenn egyetlen rögzített konfiguráció helyett, mivel a vásárlói igények jelentősen eltérnek az építési minőségű kötél és a speciális tengeri vagy bányászati kötél között.

Drótkötélhengerlés vs csavarógép: mi a különbség?

A drótkötélhengerlő vagy -tekercselő gép és a drótkötél-csavaró gép a gyártási folyamat különböző szakaszait szolgálja, és a megkülönböztetés megértése segít a mérnököknek és a vásárlóknak kiválasztani a megfelelő berendezést egy adott gyártósorhoz. Egy sodrógép, amelyet néha sodró- vagy zárógépnek is neveznek, magát a drótkötelet alkotja úgy, hogy az egyes huzalokat szálakká csavarja, majd ezeket a szálakat egy mag köré csavarja. A gördülő vagy tekercselő gép a kötél kialakítása után működik, és feladata, hogy a kész kötelet egy tekercsre vagy dobra tekerje tárolás és szállítás céljából.

Integráltban drótkötél gyártósor , ezt a két géptípust jellemzően köztes folyamatok kötik össze, mint például horganyzás, kenés vagy ellenőrzés, így a csavart kötél a zárógépből ezeken az állomásokon halad át, mielőtt elérné a végső tekercselési és feltekercselési szakaszt. A megfelelő henger- vagy tekercsgép kiválasztása a sor végére elsősorban a kész kötél átmérőtartományától, súlyától és csomagolási formátumától függ, nem pedig a folyamat során korábban alkalmazott sodrási módszertől.

Iparági növekedési kilátások a drótkötélekre és a kapcsolódó berendezésekre

A drótkötél-mozgató berendezések iránti kereslet, beleértve a tekercselő és tekercselő gépeket is, általában magának a drótkötél-piacnak a növekedését követi, mivel a megtermelt kötél minden méterét végül fel kell tekerni és be kell csomagolni. A MarketsandMarkets jelentése szerint a globális acélsodronykötelek piaca a 2025-ös körülbelül tízpont-ötmilliárd amerikai dollárról 2030-ra közel tizenhárom pont-kilencmilliárd amerikai dollárra nő, körülbelül 5 pont nyolc százalékos összetett éves növekedési ütem mellett. Az alábbi diagram egy szemléltető növekedési pályát mutat be, amelyet ebből a jelentett ütemből számítanak ki, és bemutatja, hogy egy ekkora piac hogyan fejlődhet évről évre, ha a növekedés egyenletes marad az időszak során.

Ez a területdiagram folyamatosan emelkedő vonalat mutat a 2025-ös alig több mint tízmilliárd dollárról a 2030-as közel tizennégymilliárd dollárra, ami összhangban van a MarketsandMarkets által a globális acélsodrony-piacon közölt összetett éves növekedési rátával. A fokozatos lejtő egy kiforrott iparágat tükröz, amely konzisztens, nem pedig robbanásszerű terjeszkedéssel, ami jellemző a tőkeeszközökkel és infrastruktúrával kapcsolatos piacokra. Az ilyen jellegű növekedés általában az építőipari, infrastrukturális és bányászati ​​projektekbe való folyamatos beruházásoknak tulajdonítható világszerte, valamint a folyamatos csereigénynek, ahogy a meglévő kötél eléri élettartama végét. A kötélgyártás általános bővülésével párhuzamosan a gyártósorok végén a tekercselési és feltekercselési kapacitásnak is bővülnie kell, ami támogatja a folyamatban lévő beruházásokat automata huzalcsévélő gép és related handling equipment. Readers should treat the chart as an illustrative trend derived from a single published growth rate rather than an exact year by year forecast, since actual market figures can vary by region and by reporting methodology.

Karbantartási útmutató és a berendezések élettartama

A rendszeres karbantartás jelentős szerepet játszik abban, hogy a drótkötélhengerlő gép zökkenőmentesen működjön élettartama során. Az alapvető karbantartási ütemterv általában magában foglalja a csapágyak és a meghajtó alkatrészek kenését, a vezetőgörgők kopását vagy elcsúszását, valamint a feszességet szabályozó mechanizmus időszakos ellenőrzését, hogy megbizonyosodjon arról, hogy a gép által elvárt kötélátmérő-tartományban továbbra is pontosan reagál.

• Ellenőrizze és kenje meg az orsótengely csapágyait és a sebességváltó olajszintjét a gyártó ütemtervének megfelelően.
• Ellenőrizze a keresztirányú vezetőgörgők és a sínek kopását, mivel az egyenetlen felületek inkonzisztens rétegtekercselést okozhatnak.
• Rendszeresen ellenőrizze a feszességszabályozás beállításait, különösen, ha más kötélátmérőre vagy anyagra vált.
• Vizsgálja meg az elektromos vezérlőszekrényeket és a vezetékek csatlakozásait a nem tervezett leállások kockázatának csökkentése érdekében.
• Tartsa tisztán az alapkeretet és a környező munkaterületet a törmeléktől, amely akadályozhatja az orsó megdöntését vagy forgását.

Azok a létesítmények, amelyek következetes karbantartási rutint követnek, általában kevesebb nem tervezett megszakítást tapasztalnak, és meghosszabbíthatják a gyakorlati élettartamukat. drótkötél készítő gép felszerelést. Mivel a tekercselő gépek folyamatosan működnek a termelési műszakok alatt, a traverzrendszerben lévő kis eltérések is látható tekercselési hibákká halmozódhatnak fel idővel, ami a rutinellenőrzést a teljes berendezéskezelés fontos részévé teszi, nem pedig opcionális feladattá.
